前言：近年來，鋼結構、ETFE膜結構景觀工程越來越多，借助BIM軟件，其造型也越來越豐富，如鳥巢、世博軸等地標性建筑。深圳華潤前海金融中心項目天幕工程作為國內最大的懸挑網殼結構，鋼結構由圓鋼管組成菱形格構，呈不可解析曲面，由八根樹型柱和一對接地柱托起，整體造型如同一個展開的翅膀翱翔于天際，成為了深圳前海CBD地標性建筑。
一、工程簡介
天幕水平投影面積約：3500㎡；網殼由一系列樹型柱和一對接地柱支撐在主體混凝土結構上。天幕的表皮是ETFE氣枕和邊條溝及落水系統組成。天幕東檐角高約為23.5m；西檐角高約為26.3m；一區最高點為節點編號175高約為27.9m；三區最高點為節點編號69高約為27.2m。共有X節點210個、網殼面桿件464根、拉桿212根、邊梁分段34段、樹狀柱8根。ETFE膜結構

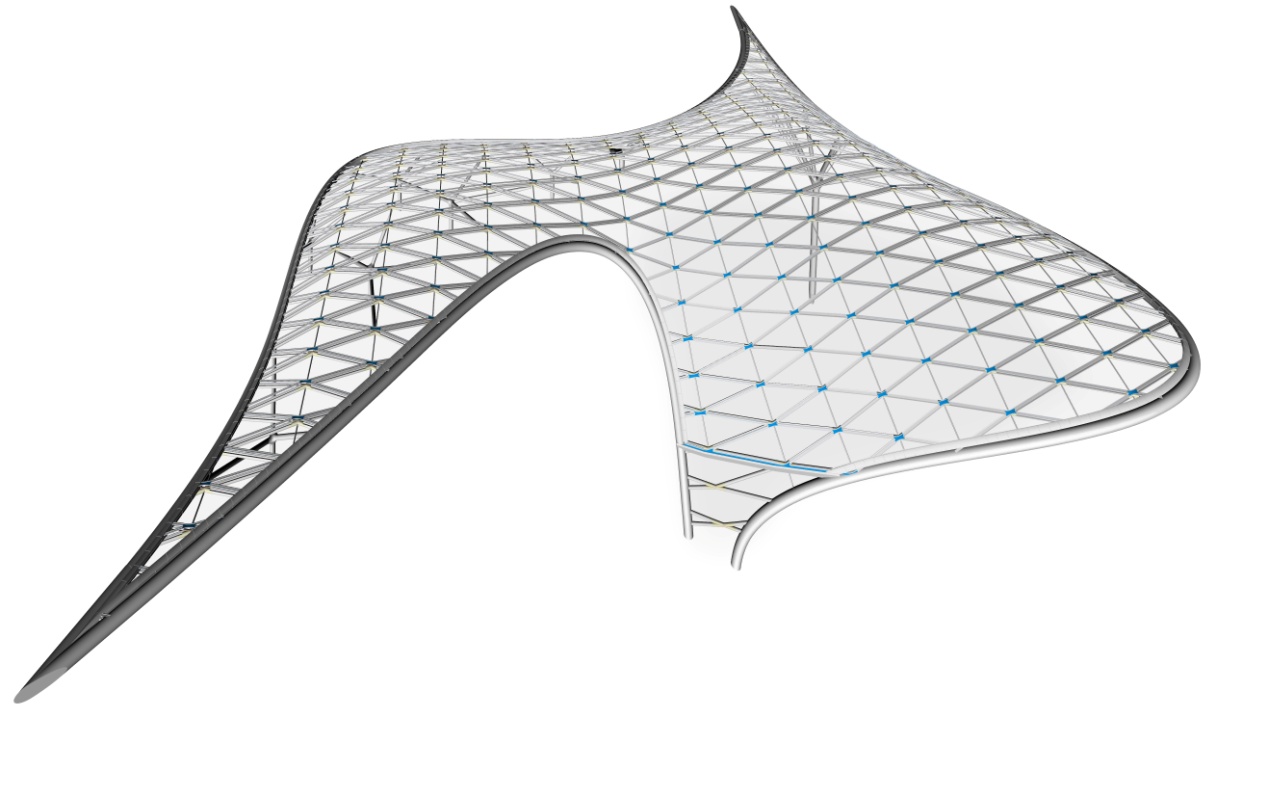

圖1天幕示意圖
二、X節點的構造及制作標準
1、X節點構造
組成網殼體的X節點如下圖。

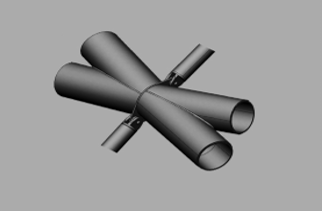

圖2 X節點及其相關拉桿
招標圖紙給出了標準X節點的構成爆炸圖。該圖明確了三塊加肋板把四段管子連在一起，其中那塊同時將四段管子連在一起的加肋板兩側帶有圓孔，作為殼面拉桿的聯接板。X節點四段管子帶有不同角度，決定了與殼面桿件聯接的方向，從而決定了網殼的形狀。
圖3 X節點構成爆炸圖
組成X節點的四管空中相交，雙曲網殼的數學模型決定了其相交角度。在此，將帶拉桿孔的那一整塊加肋板稱為A加肋板，將不帶拉桿孔的兩塊加肋板稱為B加肋板。在相貫線在同一平面的X節點，B板可以適配左右管子的腔體.在這種情況下，B板形狀與左右管子內腔基本相配，其側邊即為左右管子焊接的襯板，保證管子等強度焊接的情況同時，焊縫寬度一致，焊后X節點表面平滑。
2、X節點制作質量標準
X節點制作質量包括三個方面，一是形態尺寸（即角度與尺寸）的制作質量，二是焊接質量，三是外觀質量。以下就這三個方面的質量控制和檢測分別闡述。
2.1節點形態尺寸質量標準
X節點制作所需的加工和檢測數據利用BIM 模型導出，以保證異形結構的準確。
BIM模型導出數據為各個X節點的節點中心點和四條支臂端面中心點的五個控制點的標準坐標。通過對每個X節點的五個控制點測量，將實際測量數據與標準坐標數據比較，可以得到支臂長度誤差和角度誤差。支臂長度誤差和角度誤差的允許值（誤差控制標準）如下：
1）長度公差正負10mm；角度公差正負0.5度。
2）具體的長度和角度是通過三軸測量?jī)x測量空間坐標所得。
2.2 X節點的焊接質量標準
X節點焊縫標準如下：

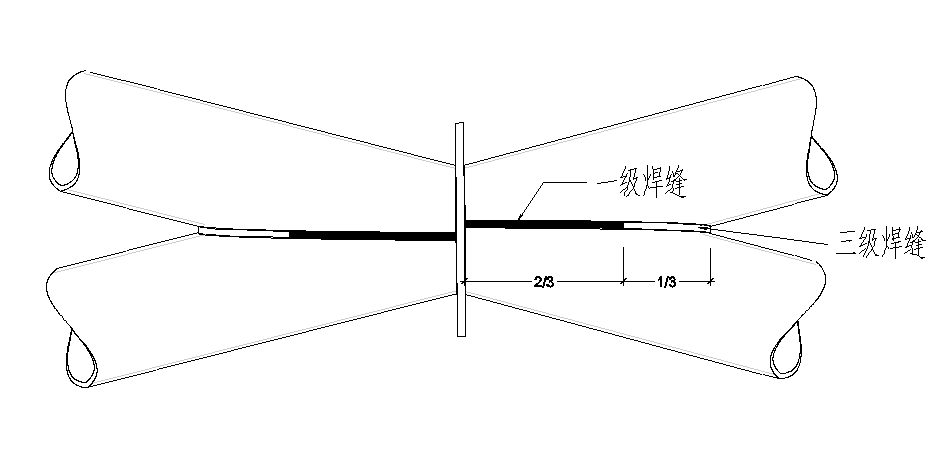

圖4焊縫檢測標準分區
在完成焊接24小時后，對焊縫進行探傷，對一級焊縫部分，100%超聲波探傷或者100%磁粉探傷。三級焊縫作外觀檢查和磁粉探傷。
2.3 X節點外觀質量標準
外觀質量標準如下：
1）必須打磨平滑，無明顯凹凸或打磨痕跡；
2）完全與封樣一致。
三、X節點制作的重要技術
X節點制作是難度最高且最關鍵的，以下為節點制作的工藝技術：
1、工序一 計算機繪制加工數據
工具：自編軟件，可直接從數學模型取值。
目的：取得數據直接輸入CNC機器，以保證加工精度。
作業方法：A、與節點加工有關的是加工牛腿之間相貫線的數據和銑削角度。B、要按安裝順序編加工數據組，以保證節點加工進度與工地需求一致。
2、工序二 數控切相貫線及肋板切割
2.1數控相貫線切割
工具：數控相貫線切割機、相貫線切割機器人。
目的：將組成節點的管子切出相貫線，以保證管子等強度焊接，并有合格外形。
作業方法：A、數據輸入按組，每個節點數據為一組；B、每根管子標注基準面；C、每個節點的管子半成品成組堆放；D、崗位定員并記錄。
作業標準：角度偏差小于正負0.5度。
2.2肋板切割
工具：數控等離子切割機、數控水切割機。
目的：A、加肋板用數控水切割機加工，以保證拉桿軸孔的精度；B、加肋板用數控等離子切割機加工，以保證高效生產。
作業方法：A、根據模型1：1畫出加肋板的cad圖并進行編號；B、將cad圖導入數控切割機進行切割； C、割完之后在肋板上進行編號并按序號堆放。D、崗位定員并記錄。
作業標準：長度偏差小于正負0.5mm。
2.3工序三 相鄰支臂管子與B加筋板組合
工具：1000*3000劃線平臺、角度量具、輔助夾具、氣體保護焊機。
目的：將相鄰支臂管子根據BIM標注的角度與B加筋板組成基本單元，為X節點組立做好準備。
作業方法：A、在1000*3000劃線平臺上，用90度角尺將相鄰支臂管子的相貫線截面調整到垂直；B、將角鐵墊塊插入管子底部，并點焊固定，以保證管子不再轉動；C、依靠BIM數據，利用角度量具，將輔助夾具調整到規定角度，并固定；D、將平面上的固定好的夾具劃線，延長成一定的角度，然后進行測量和調整，從而保證角度的偏差范圍在0.5度左右；
E、將相鄰管子和B加筋板組合，并嵌入輔助夾具；F、復測無誤后，將該組合點焊固定；G、在V型腿上表面標上樣沖孔，并在每個腿上標上腿號，并進行復核。

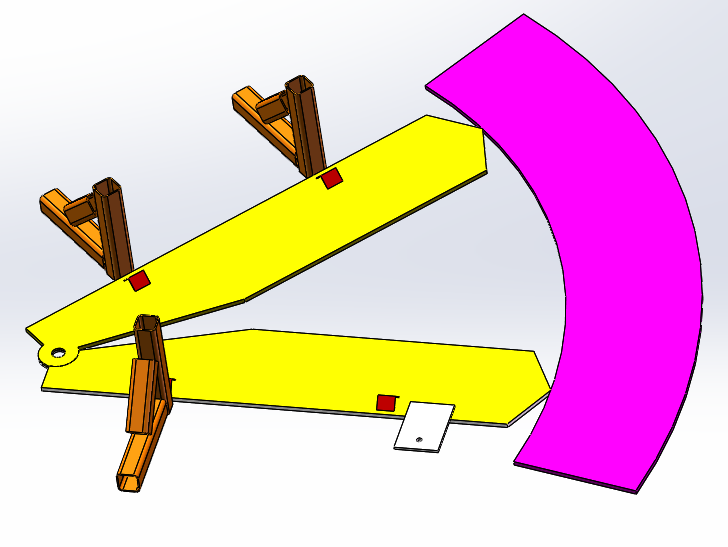

圖5輔助夾具
作業標準：A、角度偏差小于正負0.5度；B、B加筋板與相鄰支臂修正過的相貫線內腔基本貼合，縫隙小于2mm；C、崗位定員并記錄。
2.4工序四 節點數控組立
工具：數控組立機。

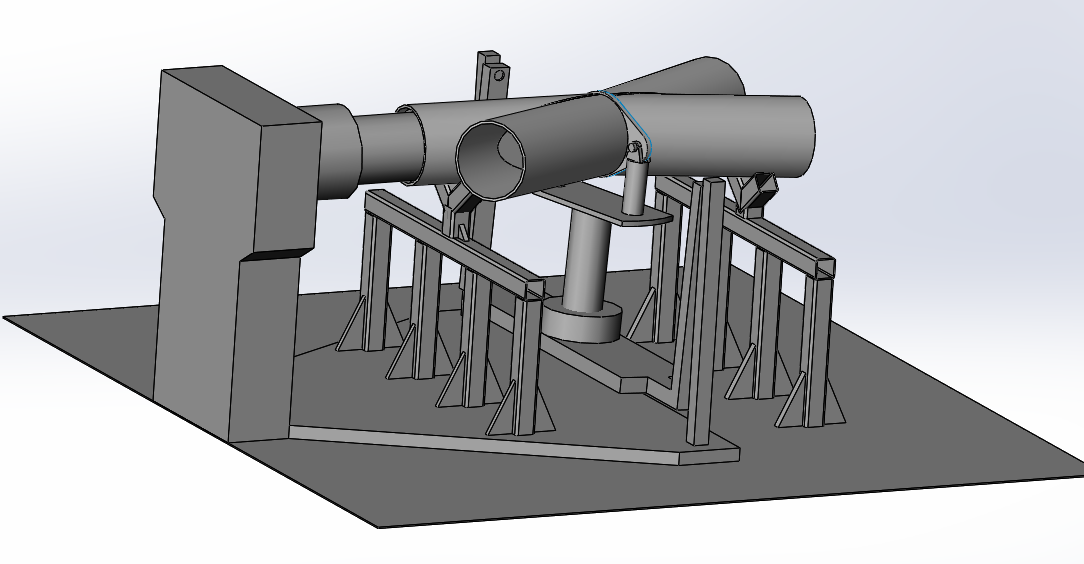

圖6數控組立機
目的：通過數控組裝機上轉臺的三維旋轉，帶動節點基座三維旋轉幫助管子就位，保證節點的每根管子的角度準確性。
作業方法：A、找到每個節點想對應的兩個V型腿；B、在每個節點的基準腿的上表面敲鋼??；C、在V型腿固定于機器時，先將機器的零點進行校準，并進行回零的操作，并且每次進行V型腿加工的操作時都需操作此步驟；D、一個V腿組立完之后，另一個V腿由于前V腿自重下層需通過水準儀檢查補償；E、點焊固定時要考慮牢固問題；F、每當做完20個節點后，都要復核一次刻度盤的精度；G、崗位定員并記錄。
作業標準：角度偏差小于正負0.5度。
2.5 工序五 三座標測量
工具：三座標測量?jī)x。
目的：利用三座標測量?jī)x對節點逐一測量，以保證配合角度和座標準確性；
作業方法：A、將節點置于測量?jī)x大理臺，將支點調節到穩定；B、每個節點測量三次，取平均座標值與標準座標值照。
作業標準：A、數據需要反復核對，并作記錄；B、通過對每個X節點的控制點測量，將實際測量數據與標準坐標數據通過BIM模型進行比較，可以得到支臂長度誤差；C、崗位定員并記錄。
支臂長度誤差的允許值（誤差控制標準）：空間長度坐標公差10mm以內；將對應的正度公差值標注在每個圓管的上表面，以便于清楚焊接方向。
2.6 工序六 大焊
工具：氣體保護焊機。
目的：利用氣體保護焊機，通過圓管標注的數值正負來確定焊接方向從而降低焊接時的溫度產生的變形。
注意事項：A、采用混合氣體以保證穩定性；B、關鍵打底焊要小心，以保證焊縫質量； C、焊接負責人根據每個節點的實際測量值進行逐項交底，做好反變形的控制，并嚴格按照加焊接工藝進行焊接工作。D、焊接負責任必須保證每個焊接人員都有相應的焊接資質。
作業方法：對應圓管上標注的測量出的數值差，來確定焊接的方向，從而降低焊接的溫度變化產生的變形。
焊接順序：A、將x節點固定在鋼架上；B、從圓管內腔將兩側圓管與耳板連接處進行打底；C、翻轉，再將另外兩個圓管與耳板連接處進行打底；D、將X節點平放在地面，將相貫板與圓管連接處進行打底；E、翻轉，將另一面的相貫板與圓管連接處進行打底；F、圓管與耳板打底處進行碳刨清根；G、將X節點平放在地面上，將圓管與耳板連接處進行交叉打底至2/3管壁壁厚并將相貫板與圓管連接處打底至2/3管壁壁厚；H、翻轉X節點，重復G步驟；I、將打好底的這面進行滿焊，然后翻轉，將另一面進行滿焊；J、打磨及焊渣處理。

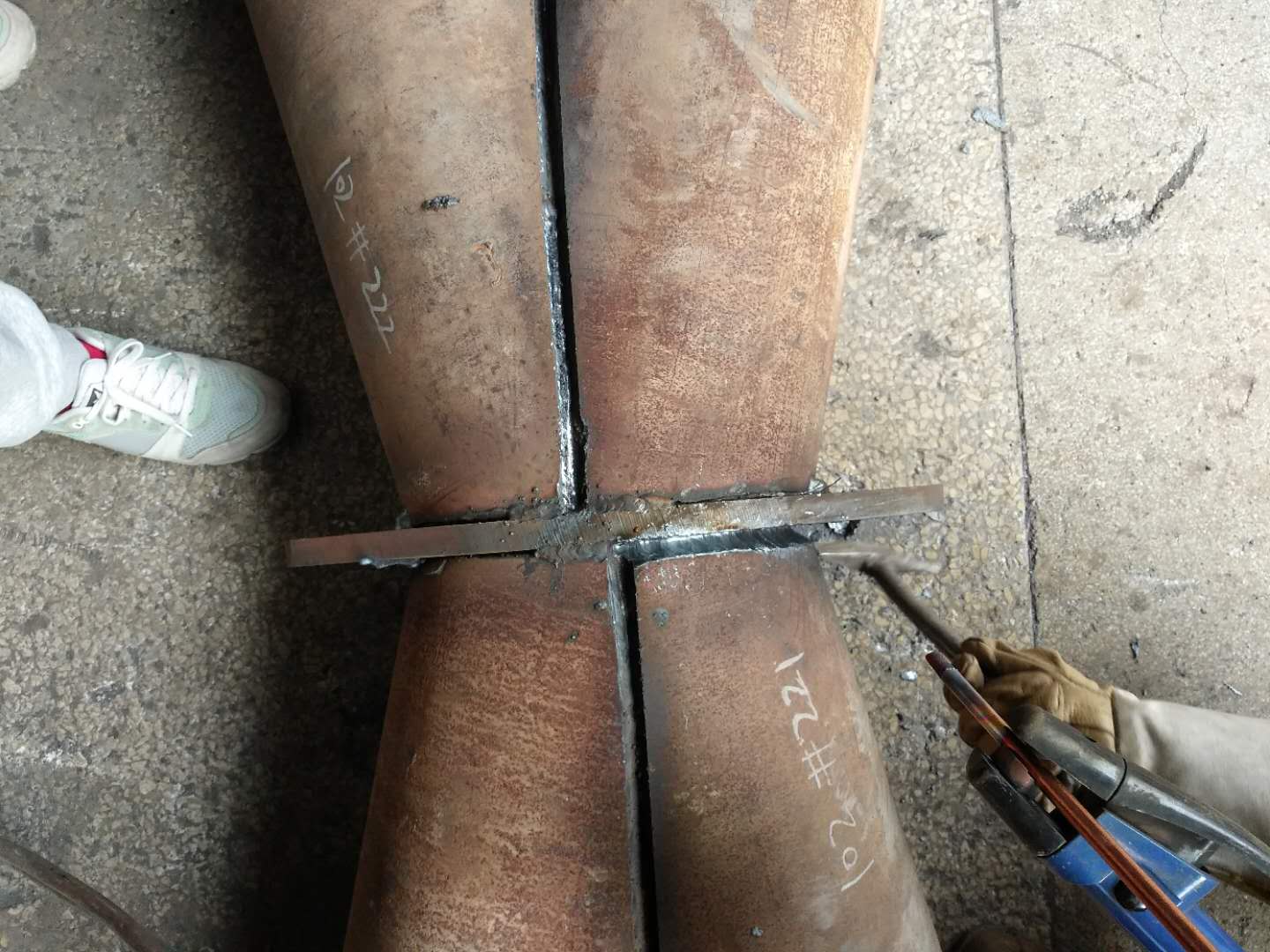

圖7 X節點的焊接過程
作業標準：A、根據三坐標檢測數據，焊接時控制反向變形；B、焊接過程要求連續進行，并按工序一步步施焊，要求焊縫表面呈凹形，緩和過渡到母材，無咬邊缺陷；C、相鄰管子壁厚不等時，需將B加筋板靠近厚壁的一側進行碳刨至與內腔基本貼合；D、崗位定員并記錄，可根據實際情況增加所需人員；E、建議前20個X節點焊接完成后，測量一次三坐標，及時了解焊后變形量，對后續工作也有保障。
2.7工序七 焊縫檢測和修復：
工具：電腦超聲波焊縫檢測儀、磁粉、氣體保護焊機。
目的：保證焊縫質量，在達到等強度焊縫連接的同時，最大限度防止熱變形。
作業方法：A、對焊縫用超聲波檢測，面角焊縫用磁粉探傷；B、每個節點的焊縫100%檢測；C、對有缺陷的焊縫修復，反修次數按照國標要求，利用碳棒和氣體保護焊機將焊縫刨開并重焊。
作業標準：在完成焊接24小時后，對焊縫進行探傷，對一級焊縫部分，100%超聲波探傷或者100%磁粉探傷。三級焊縫作外觀檢查和磁粉探傷，具體標準詳見國標。
2.8工序八 數控銑端面：
工具：五軸數控端面銑。
目的：大焊后，節點會產生焊接變形，需要用五軸數控端面銑加工每個節點牛腿端面，以保證配合精度。通過該設備的轉臺三維旋轉，將管子轉到數字模型所決定的角度位置進行端面切削，在保證長度的同時，修正大焊造成的管子的角度偏差。
作業方法：A、將節點放置在工作臺上，要對準基準牛腿和基準角；B、數控?cái)?shù)據輸入要反復核對，保證節點一致；
作業標準：A、數控?cái)?shù)據需要反復核對，需要作記錄；B、X節點必須放穩；C、一旦機器開始運作，必須加工完成，不得中途停止、拆上拆下，否則影響精度；D、崗位定員并記錄。
2.9 工序九 三座標測量
工具：三座標測量?jī)x
目的：利用三座標測量?jī)x對節點逐一測量，以保證配合角度和座標準確性；
作業方法：A、將節點置于測量?jī)x大理臺，將支點調節到穩定；B、每個節點測量三次，取平均座標值與標準座標值照。
作業標準：A、數據需要反復核對，并作記錄；B、通過對每個X節點的控制點測量，將實際測量數據與標準坐標數據比較，可以得到支臂長度誤差。支臂長度誤差允許值（誤差控制標準）：空間長度坐標公差10mm以內；C、崗位定員并記錄；D、根據實際的測量情況與BIM模型的結合進行比較和分析；E、為合格的X節點附上合格證，合格證附上相應的質量數據，以便現場安裝。
結語：現在幕墻工程涉及的范圍越來越廣，對設計人員而言要求掌握的專業技能也越來越多，建筑類和機械類的知識是重中之重。作為一個幕墻設計人員，設計出來的幕墻不僅要滿足設計師外觀要求、要符合建筑類相應規范要求，還要使其易加工制作，易安裝調節。面對復雜的節點構造，我們要盡量?jī)?yōu)化趨同，要集思廣益制定制作工序，保證質量要求。 一個成功的產品是所有失敗的積累，是所有苛刻要求的堅持，是所有崗位的付出。
參考文獻：
[1] 豆衍業. 復雜構件鋼結構加工制作技術工藝分析[J].建材與裝飾, 2019(15):212-213.
[2]楊海坤; 趙偉團. 淺談建筑鋼結構制作工藝[J]. 數碼設計,2017(11):100-101.
